ఇన్వర్టర్ AC PCB రిపేర్ గైడ్ – పూర్తి తెలుగులో

ఇవి మీకు ఎప్పుడైనా జరిగాయా?

కొత్త IPM వేశారు – వెంటనే మళ్లీ కాలిపోయింది.
కొత్త ఫ్యూజ్ వేశారు – పవర్ ఇవ్వగానే మళ్లీ పేలిపోయింది.
"Communication Error" రాగానే వైర్ మార్చారు – సమస్య అలాగే ఉంది.
బోర్డ్ డెడ్ – ఎక్కడ నుండి మొదలుపెట్టాలో తెలియదు.
ఇంగ్లీష్ సర్వీస్ మాన్యువల్స్ చదివినా పూర్తిగా అర్థం కావడం లేదు.

సమస్య మీ నైపుణ్యంలో కాదు. ఏ క్రమంలో చెక్ చేయాలో తెలియకపోవడంలోనే. ఈ గైడ్ ఆ క్రమాన్ని నేర్పిస్తుంది.

ఈ గైడ్‌లో మీరు నేర్చుకునేవి

కొత్త ఫ్యూజ్ వేసే ముందు ఏం చెక్ చేయాలి

MOV, Bridge Rectifier, PFC IGBT, SMPS IC – డయోడ్ మోడ్‌లో షార్ట్ టెస్ట్.

IPM మార్చే ముందు ఏం చూడాలి

P, N, U, V, W డయోడ్ టెస్ట్, బూట్‌స్ట్రాప్ కెపాసిటర్లు, +15V, షంట్ రెసిస్టర్, కంప్రెసర్ వైండింగ్ బ్యాలెన్స్.

SMPS డెడ్ అయితే 5-పాయింట్ చెక్

DC Bus → Drain → VDD/BP → సెకండరీ రైల్స్ → TL431 + PC817.

కమ్యూనికేషన్ ఎర్రర్ కారణాలు 4

వైర్ మాత్రమే కాదు – అవుట్‌డోర్ SMPS, ఆప్టోకప్లర్లు, MCU కూడా.

BLDC ఫ్యాన్ 7-స్టెప్ టెస్ట్

Vm, Vcc, Vsp, FG కొలతలు – మోటార్ మార్చే ముందే ఫాల్ట్ తెలుస్తుంది.

NTC సెన్సార్ & MCU చెక్

వోల్టేజ్ డివైడర్ విలువలు, Reset మరియు Clock తనిఖీ.

📖 గైడ్‌లోని అసలు పేజీలు చూడండి

ఇది గైడ్‌లోని నిజమైన పేజీల ప్రివ్యూ. సర్క్యూట్ డయాగ్రామ్స్, కాంపోనెంట్ టెస్టింగ్ రిఫరెన్స్‌లు మరియు ఫాల్ట్ డయాగ్నసిస్ కంటెంట్ ఎలా ఉంటుందో చూడండి.

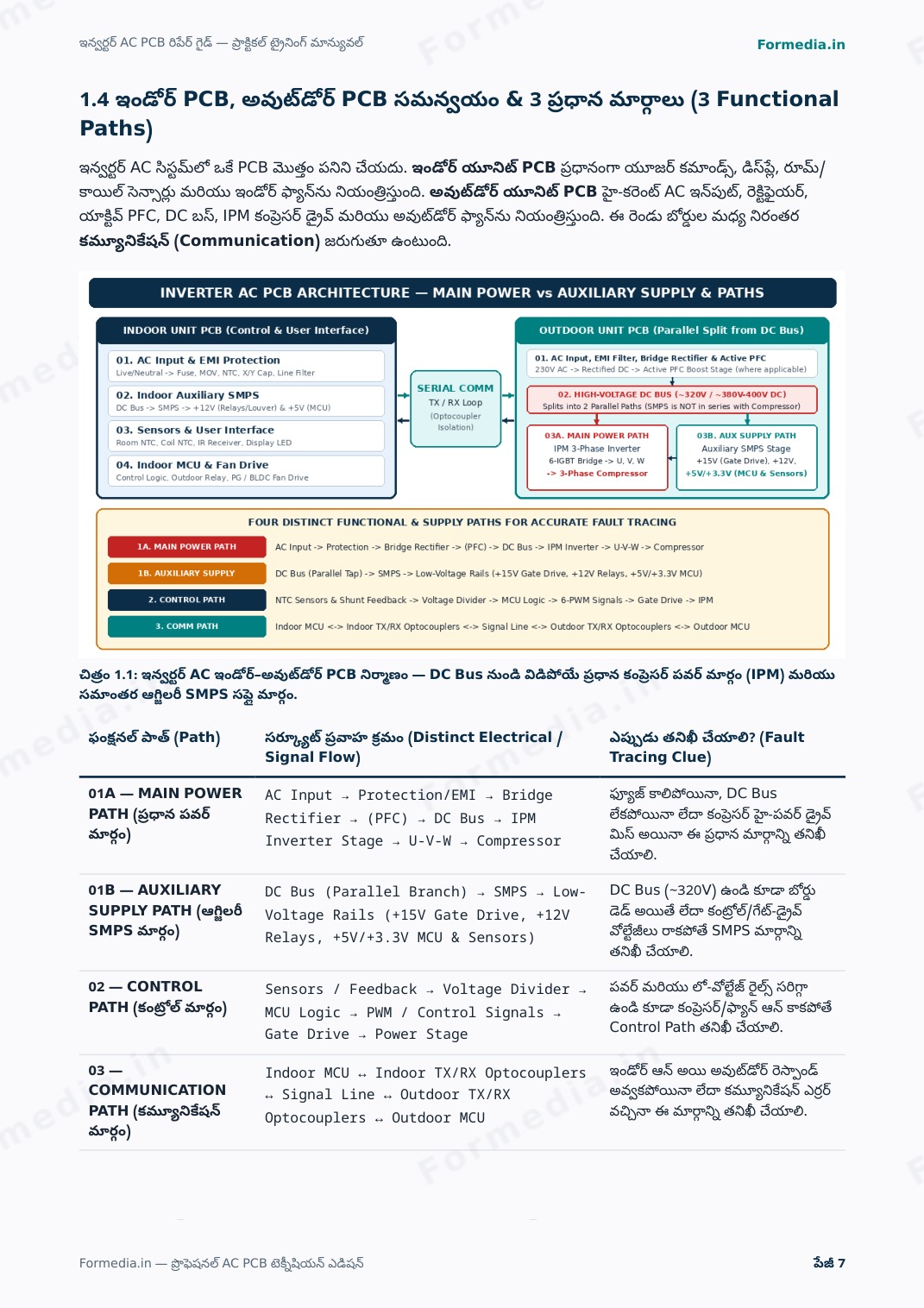

ఇన్వర్టర్ AC PCB ఆర్కిటెక్చర్ మరియు పవర్, కంట్రోల్, కమ్యూనికేషన్ పాత్ డయాగ్రామ్ — **01. PCB ఆర్కిటెక్చర్**ఇండోర్–అవుట్‌డోర్ PCB, పవర్ మరియు కంట్రోల్ పాత్‌లు (PDF పేజీ 7)

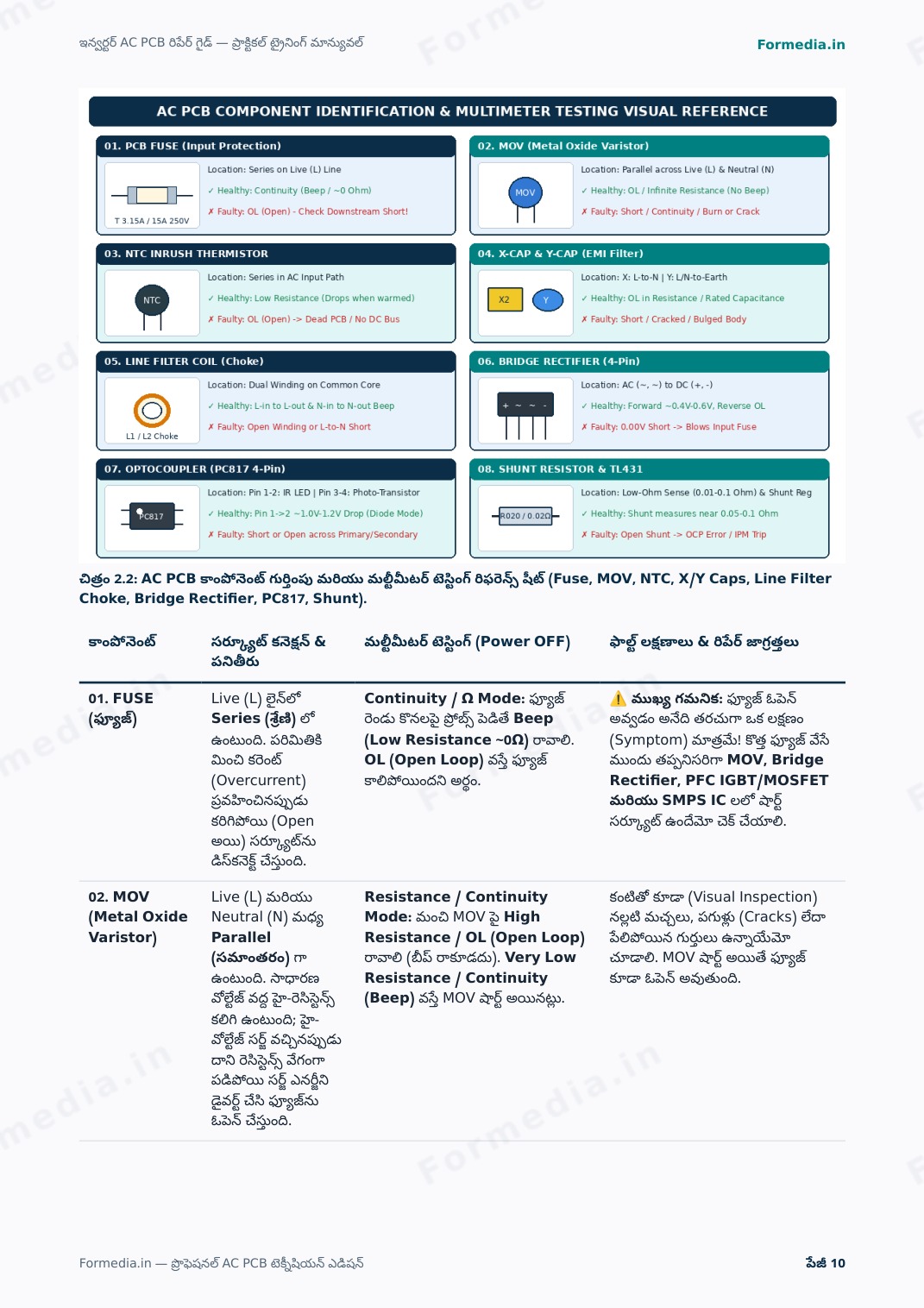

ఫ్యూజ్, MOV, NTC, బ్రిడ్జ్ రెక్టిఫైయర్ వంటి భాగాల గుర్తింపు మరియు మల్టీమీటర్ టెస్టింగ్ రిఫరెన్స్ — **02. కాంపోనెంట్ టెస్టింగ్**కాంపోనెంట్ గుర్తింపు, టెస్ట్ విధానం మరియు జాగ్రత్తలు (PDF పేజీ 10)

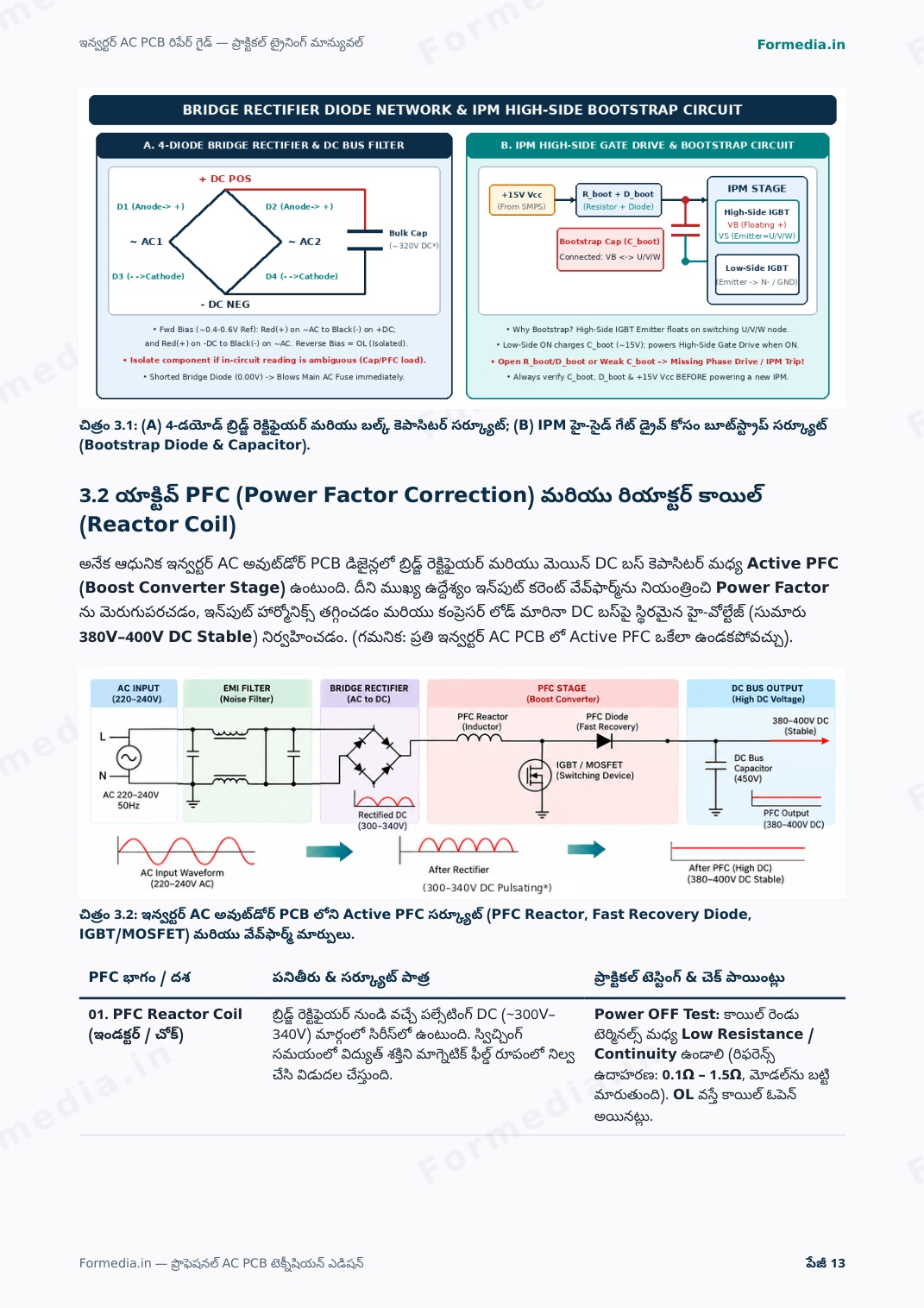

రెక్టిఫైయర్, యాక్టివ్ PFC మరియు DC బస్ సర్క్యూట్ డయాగ్రామ్స్ — **03. PFC & DC బస్**సర్క్యూట్ డయాగ్రామ్స్ మరియు టెస్టింగ్ పాయింట్లు (PDF పేజీ 13)

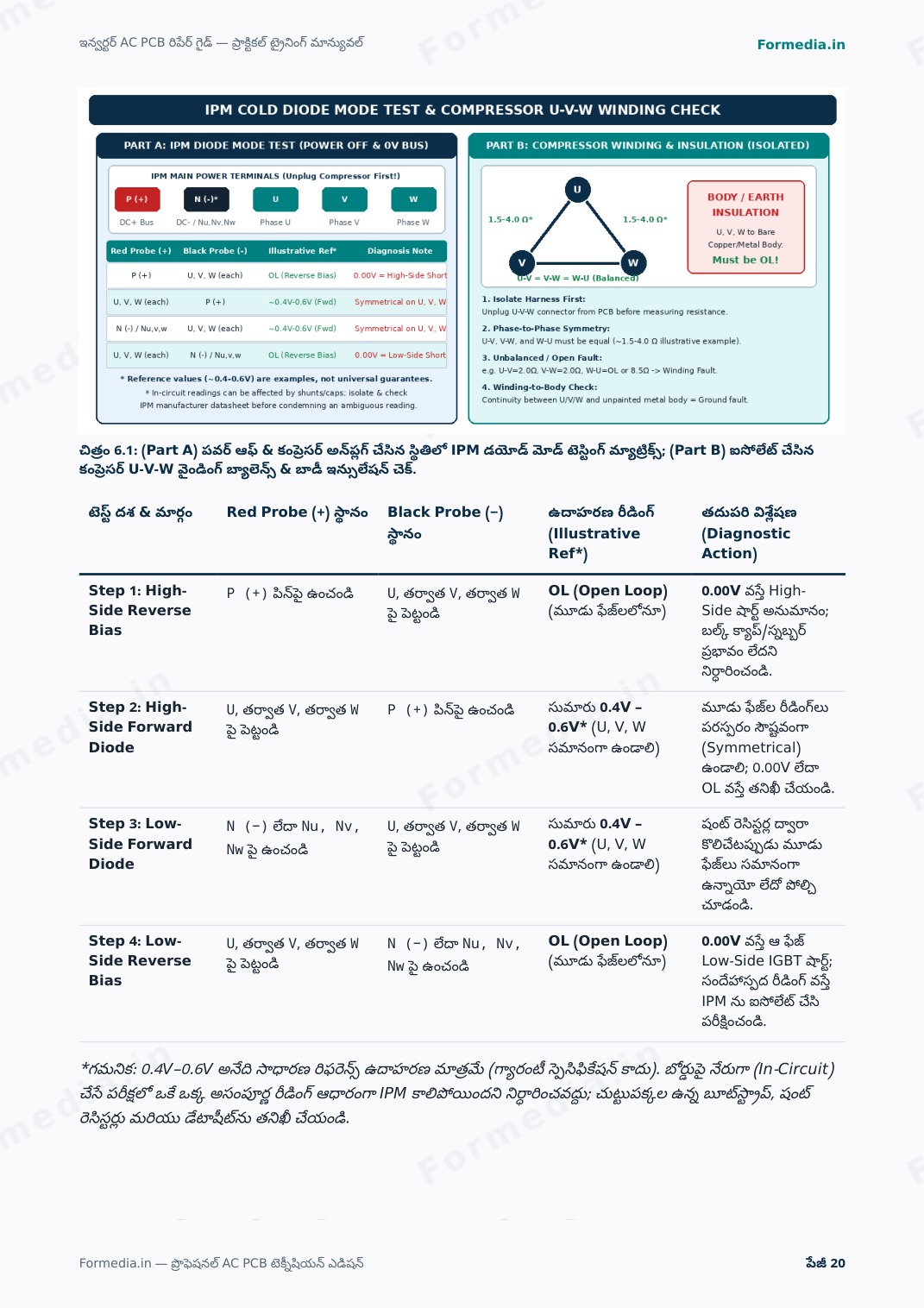

IPM మరియు కంప్రెసర్ డయాగ్నసిస్ సంబంధిత సాంకేతిక గైడ్ పేజీ — **04. IPM టెస్టింగ్**IPM మరియు కంప్రెసర్ డయాగ్నసిస్‌కు సంబంధించిన రిఫరెన్స్

ఇన్వర్టర్ AC PCB ఫాల్ట్ ఫైండింగ్ మరియు ట్రబుల్ షూటింగ్ గైడ్ పేజీ — **05. ఫాల్ట్ ఫైండింగ్**లక్షణం ఆధారంగా సమస్యను క్రమపద్ధతిలో పరిశీలించేందుకు రిఫరెన్స్

12 అధ్యాయాలు – ఏముందో చూడండి

1. ఇన్వర్టర్ AC & PCB ప్రాథమికాలు

పవర్ ఫ్లో, ఇండోర్/అవుట్‌డోర్ PCB, PWM, ప్రారంభ తనిఖీ.

2. AC ఇన్పుట్ & EMI ప్రొటెక్షన్

Fuse, MOV, NTC, X/Y కెపాసిటర్లు, లైన్ ఫిల్టర్ – మల్టీమీటర్ టెస్టింగ్ టేబుల్.

3. రెక్టిఫైయర్, Active PFC & DC బస్

బ్రిడ్జ్ టెస్ట్, PFC రియాక్టర్ కాయిల్, వీక్ బల్క్ కెపాసిటర్ ఎలా పట్టుకోవాలి.

4. SMPS & లో-వోల్టేజ్ పవర్ సప్లై

15V/12V/5V/3.3V రైల్స్, Hiccup మోడ్, ఫీడ్బ్యాక్ లూప్.

5. IPM & కంప్రెసర్ డ్రైవ్

6-IGBT స్టేజ్, గేట్ డ్రైవ్, బూట్‌స్ట్రాప్ సర్క్యూట్.

6. IPM టెస్టింగ్ & కంప్రెసర్ డయాగ్నసిస్

డయోడ్ మోడ్ మ్యాట్రిక్స్, వైండింగ్ బ్యాలెన్స్, షంట్ రెసిస్టర్, OCP, UVLO.

7. BLDC & ఫ్యాన్ మోటార్ సర్క్యూట్లు

5-వైర్ కనెక్టర్ పిన్-అవుట్ మరియు 7-స్టెప్ టెస్టింగ్.

8. సెన్సార్ & ఫీడ్బ్యాక్ సర్క్యూట్లు

5 రకాల టెంపరేచర్ సెన్సార్లు, 10kΩ NTC టేబుల్, 5-స్టెప్ టెస్టింగ్.

9. ఇండోర్–అవుట్‌డోర్ కమ్యూనికేషన్

TX/RX, ఆప్టోకప్లర్ ఇంటర్‌ఫేస్, 5-స్టెప్ డయాగ్నసిస్.

10. MCU & కంట్రోల్ సెక్షన్

MCU పనిచేయడానికి 4 షరతులు, MCU ని దోషిగా ప్రకటించే ముందు తుది వెరిఫికేషన్.

11. ఫాల్ట్ ఫైండింగ్, కేస్ స్టడీస్ & మాస్టర్ టేబుల్

3 కేస్ స్టడీస్, డెసిషన్ ట్రీ, లక్షణం → కారణం → వెరిఫికేషన్ పట్టిక.

12. క్విక్ రిఫరెన్స్, చెక్‌లిస్ట్ & గ్లోసరీ

8-స్టెప్ రిపేర్ వర్క్‌ఫ్లో, సాధారణ తప్పులు, తెలుగు పదకోశం.

ఈ గైడ్ ఎవరి కోసం?

AC టెక్నీషియన్లు మరియు సర్వీస్ మెకానిక్స్
ఎలక్ట్రీషియన్లు, ఎలక్ట్రానిక్స్ రిపేర్ నేర్చుకుంటున్న విద్యార్థులు
బోర్డ్ లెవల్ రిపేర్ వైపు వెళ్లాలనుకునే వారు

ఆంధ్రప్రదేశ్ మరియు తెలంగాణ టెక్నీషియన్ల కోసం తెలుగులో రూపొందించిన గైడ్.

ఇన్వర్టర్ AC PCB రిపేర్ గైడ్ (తెలుగు PDF)

12 అధ్యాయాలు, 35 పేజీలు, పూర్తి తెలుగులో
టెస్టింగ్ టేబుల్స్, డయాగ్రామ్స్, కేస్ స్టడీస్
క్విక్ రిఫరెన్స్ చెక్‌లిస్ట్ + తెలుగు గ్లోసరీ
పేమెంట్ తర్వాత వెంటనే డౌన్‌లోడ్

₹199

ఇప్పుడే డౌన్‌లోడ్ చేసుకోండి

సురక్షిత పేమెంట్ పేజీకి వెళ్తారు

తెలుసుకోవాల్సిన విషయాలు

ఇది పుస్తకమా, PDF నా?

డిజిటల్ PDF. మొబైల్ లేదా కంప్యూటర్‌లో చదవవచ్చు. ప్రింట్ తీసుకోవచ్చు.

అన్ని బ్రాండ్లకు ఒకే విలువలు వర్తిస్తాయా?

లేదు. గైడ్‌లోని వోల్టేజ్, రెసిస్టెన్స్ విలువలు ఉదాహరణలు. బ్రాండ్ మరియు మోడల్‌ను బట్టి మారతాయి. గైడ్ మీకు టెస్ట్ చేసే పద్ధతి మరియు క్రమం నేర్పిస్తుంది; ఖచ్చితమైన విలువలకు ఆ మోడల్ సర్వీస్ మాన్యువల్ చూడాలి.

ఇది రిపేర్ అనుభవం లేని వారికి సరిపోతుందా?

బేసిక్ నుండి మొదలవుతుంది (ఇన్వర్టర్ vs నాన్-ఇన్వర్టర్, పవర్ ఫ్లో). అయితే 230V మరియు 320V DC బస్‌తో పనిచేయడం ప్రమాదకరం; గైడ్‌లోని భద్రతా నియమాలు తప్పనిసరిగా పాటించాలి.

డౌన్‌లోడ్ ఎలా వస్తుంది?

SuperProfile చెకౌట్‌లో చూపించే డెలివరీ వివరాల ప్రకారం PDF పొందండి.

భద్రత: పవర్ ఆఫ్ → కెపాసిటర్ డిశ్చార్జ్ నిర్ధారణ → అప్పుడే టెస్టింగ్. గైడ్ ఈ నియమంతోనే మొదలవుతుంది.

ఊహించి పార్ట్స్ మార్చడం ఆపండి.
కొలతలతో ఫాల్ట్ పట్టుకోండి – ఇన్వర్టర్ AC PCB రిపేర్ పూర్తి తెలుగులో
